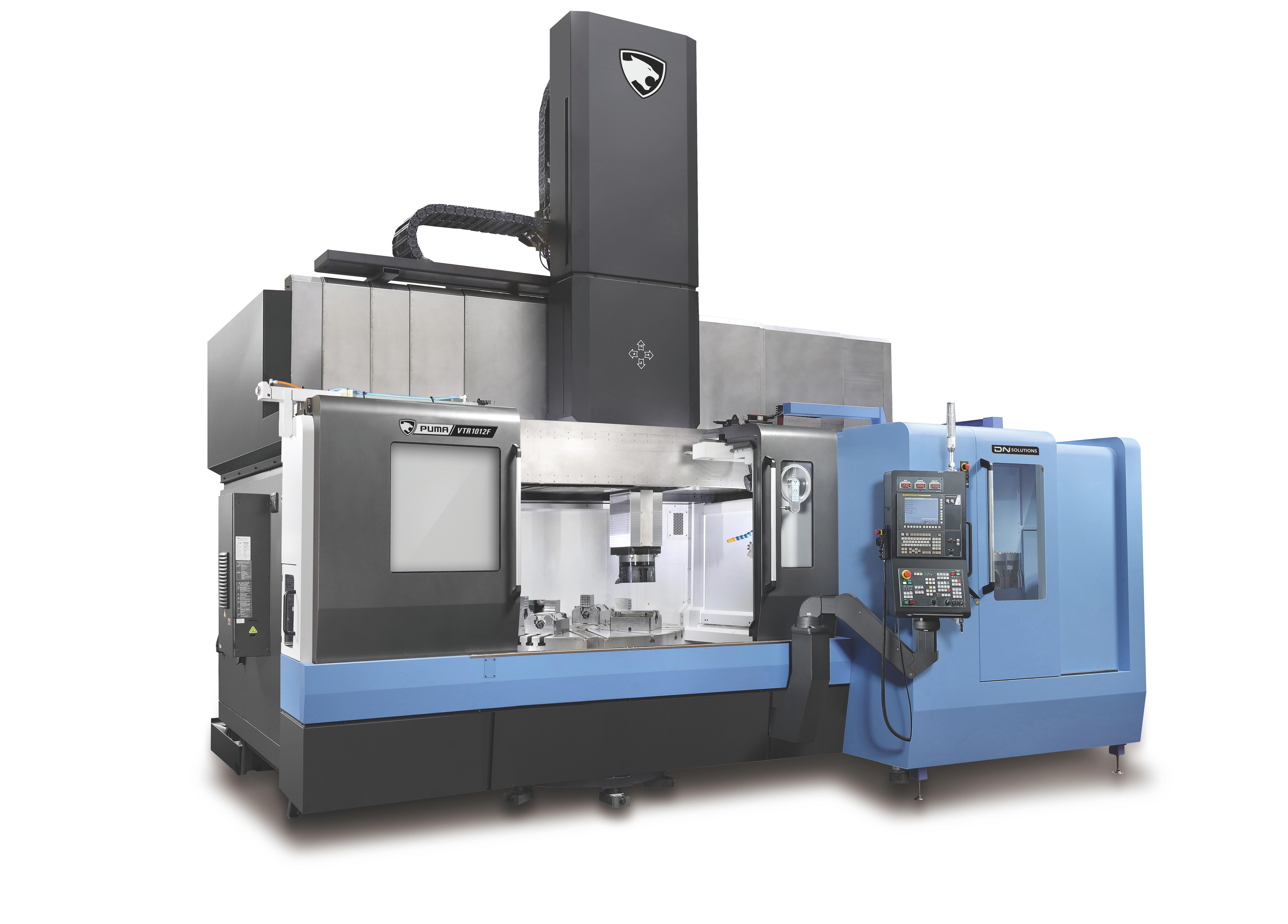

PUMA VTR1012F
- Lielākais galda diametrs: Spēj apstrādāt plašu diapazon a sagataves ar galda diametriem līdz 2500 mm (98,4 collas).
- Uzlabota stabilitāte: Stingra konstrukcija un plata kolonnas vadotņu struktūra nodrošina izcilu stabilitāti smagas apstrādes laikā.
- Augsta produktivitāte: Optimizēta efektīvai lielu noslodžu apstrādei, garantējot uzticamu veiktspēju un izturību.
Highlights
- Travels - X Axis Travel distance (mm): 1425
- Travels - Y Axis Travel distance (mm):
- Travels - Z Axis Travel distance (mm): 700
- Chuck size (mm):
- Max. Turning Diameter (mm): 1250
- Max. Turning Length (mm): 750
Compatible Control System
Series description
|
PUMA VTR sērija piedāvā lielāko galda diametru savā klasē, kas svārstās no Ø1250 mm līdz Ø2500 mm (50,0 līdz 98,4 collas). Šīs iekārtas ir izstrādātas maksimālai stabilitātei un produktivitātei, aprīkotas ar stingru, platu kolonnas vadotņu struktūru, kas nodrošina izcilu izturību un uzticamu veiktspēju smagos apstrādes uzdevumos. |
Build Your Custom CNC Machine
Configure your perfect CNC milling machine or lathe by selecting from a range of customizable options. Some standard options have already been added to your machine and are pre-selected for your convenience. Once you've chosen your additional features, add them to the quote basket, and our sales team will get back to you with pricing details. Start building your ideal machine today!
Specifications
Travels
| Travels - X Axis Travel distance (mm) | 1425 |
|---|---|
| Travels - Y Axis Travel distance (mm) | |
| Travels - Z Axis Travel distance (mm) | 700 |
| Travels - X Axis Rapid Traverse (m/min) | 12 |
| Travels - Z Axis Rapid Traverse (m/min) | 10 |
Table
| Table Length (mm) | |
|---|---|
| Table Width (mm) | |
| Max. Workpiece weight (kg) | |
| Pallet Size (mm) | |
| Rotary Table Diameter (mm) | |
| Max. Table weight (kg) |
Workpiece capacity
| Max. Workpiece Diameter (mm) | |
|---|---|
| Max. Workpiece Height (mm) | |
| Max. Workpiece weight (kg) |
Tool storage capacity

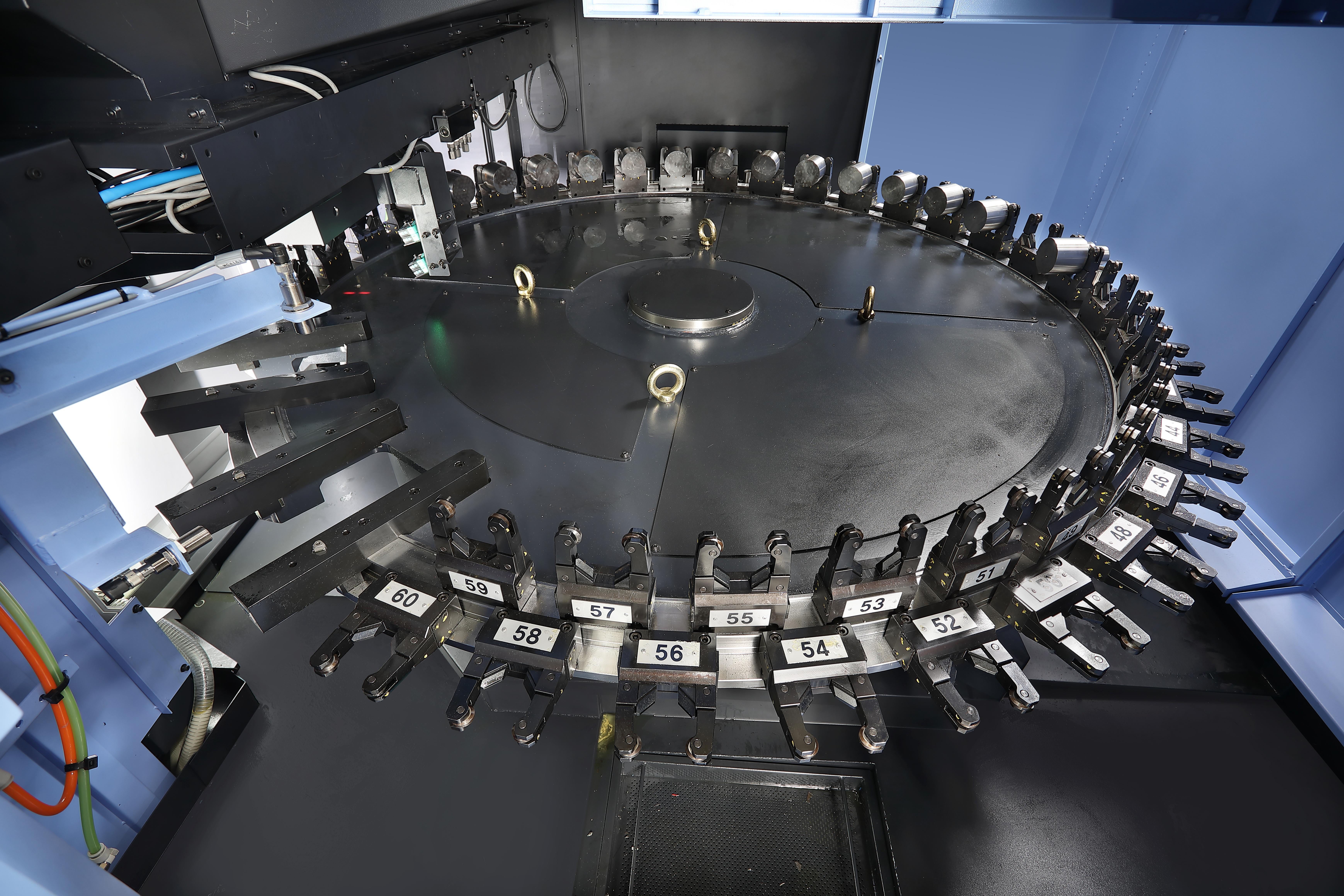

| Machining center - No. of tool station | 12 |
|---|
Capacity
| Chuck size (mm) | |
|---|---|
| Max. Turning Diameter (mm) | 1250 |
| Max. Turning Length (mm) | 750 |
| Bar Capacity (mm) | |
| Table to spindle nose |
Main spindle
| Main Spindle Max. Speed | 600 |
|---|---|
| Main Spindle Max. Power | 45 |
| Main Spindle Max. Torque | 12354 |
| Tool Taper (ISO) |
Turret
| Rotary Tool (r/min) | |
|---|---|
| Turret - No. of tool station | 12 |
Dimensions
| Length (mm) | 4970 |
|---|---|
| Height (mm) | 4768 |
| Width (mm) | 3147 |
| Weight (kg) | 26000 |
| Vārds | Lejupielādēt | Faila veids | |
|---|---|---|---|
|
PUMA_VTR .pdf | 12045 KB | |
|
TOOLING SYSTEM-PUMA-VTR-1012-1216-1620-2025.pdf | 2568 KB |
Series delivery and installation
|
Projekta komanda kontrolē visu procesu, ieskaitot iekārtas piegādi, uzstādīšanu un nodošanu ekspluatācijā, nodrošinot netraucētu projekta plūsmu. Projekta komanda nodrošina koordināciju un komunikāciju starp projekta pusēm, ieskaitot klientu, Duroc Machine Tool un jebkuru trešās puses apakšuzņēmēju. |
