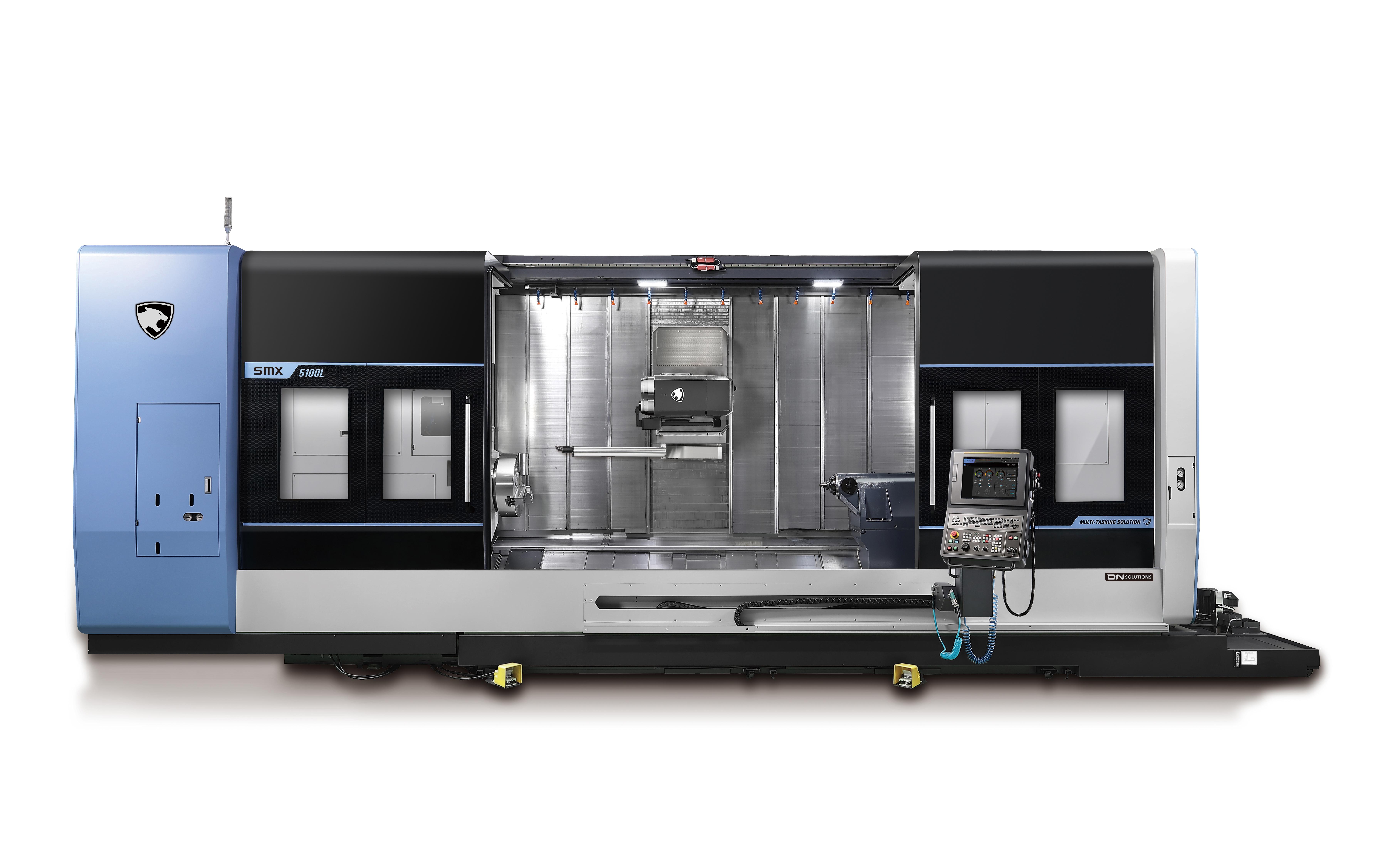

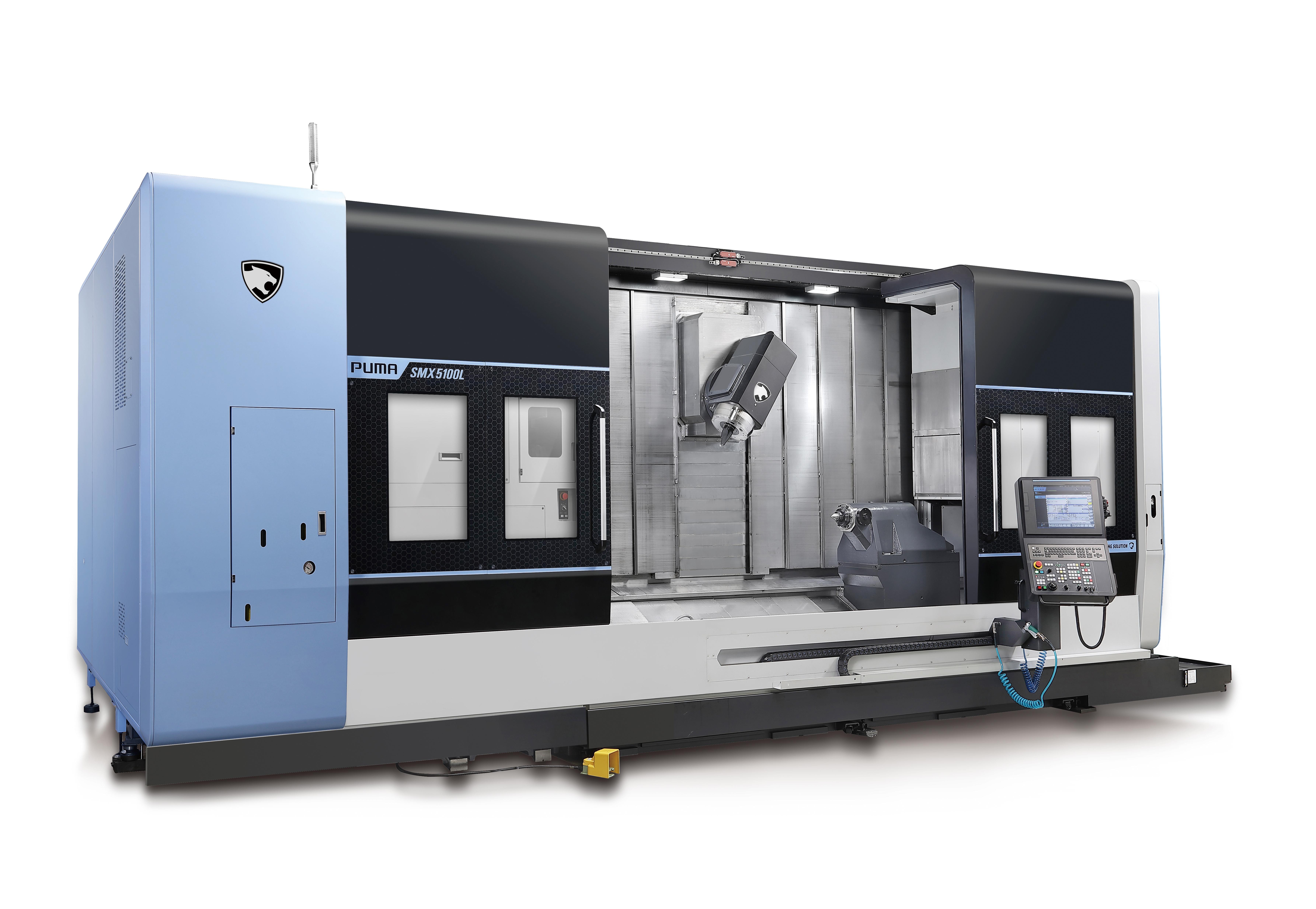

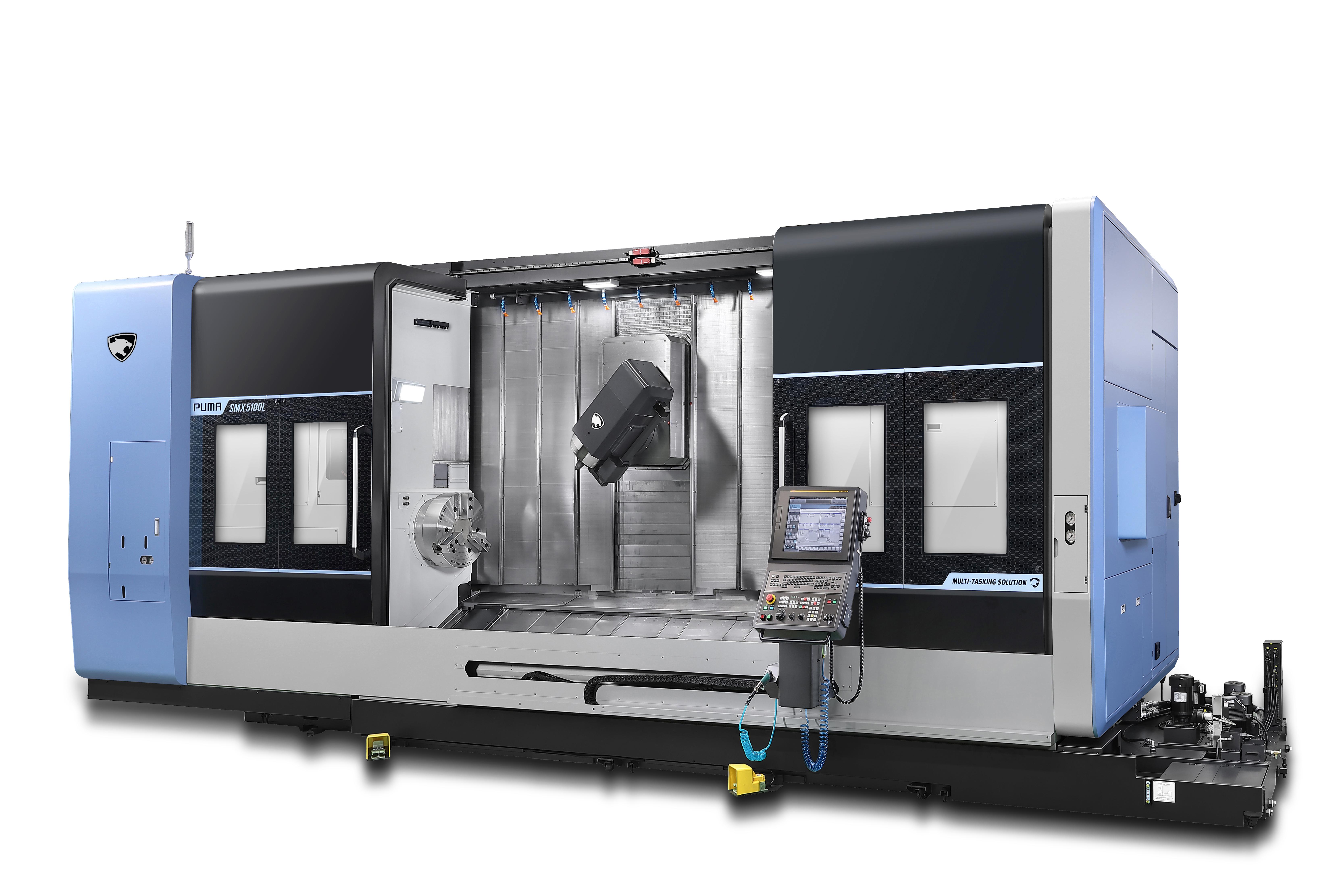

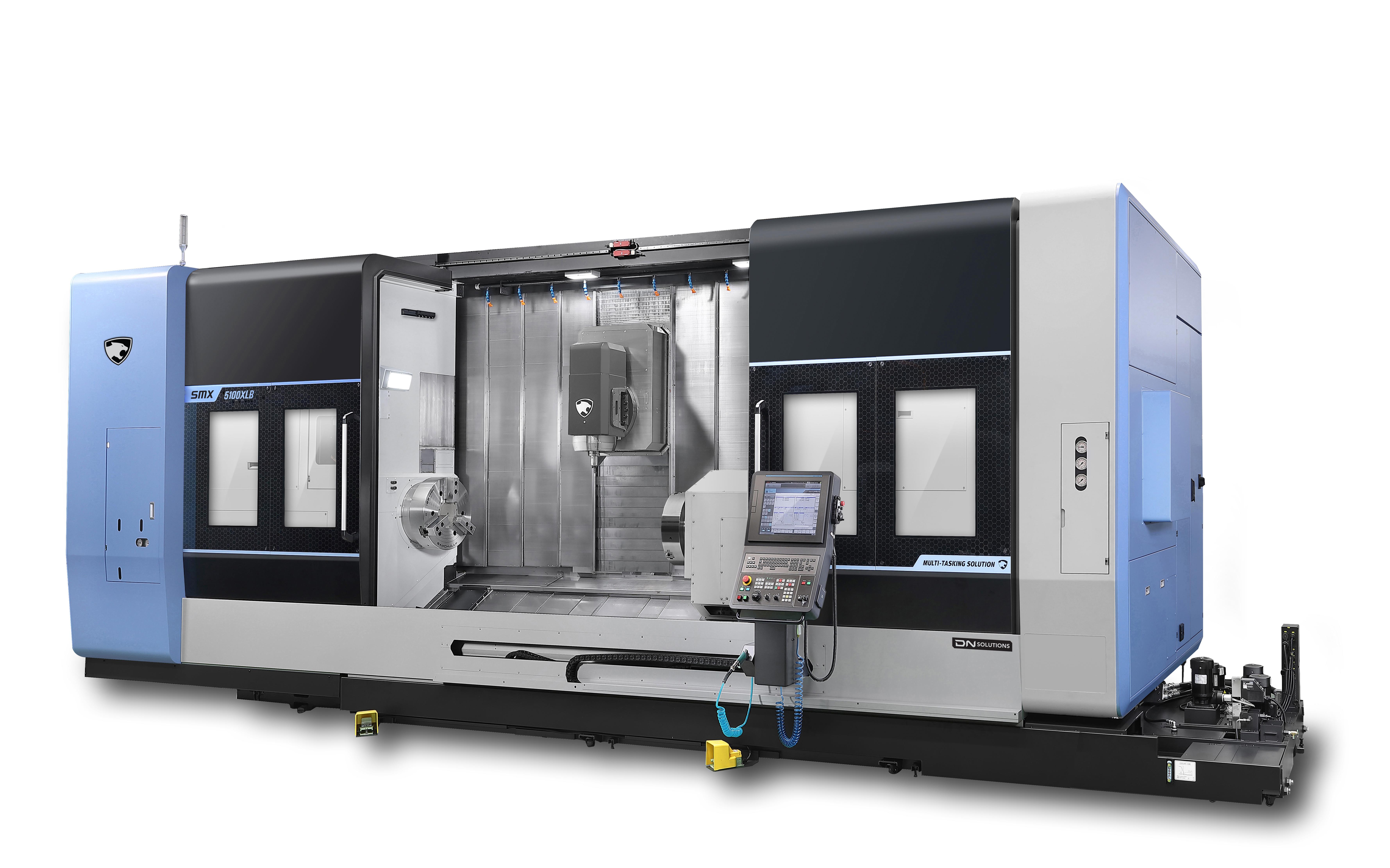

PUMA SMX5100XLB

HIGH-PRECISION, HIGH-PRODUCTIVITY LARGE SIZE MULTI-TASKING TURNING CENTER

  • Daudzpusīgas apstrādes iespējas: Ar deviņām asīm un lielām patronām, PUMA SMX sērija spēj apstrādāt sarežģītus apstrādes uzdevumus viegli.

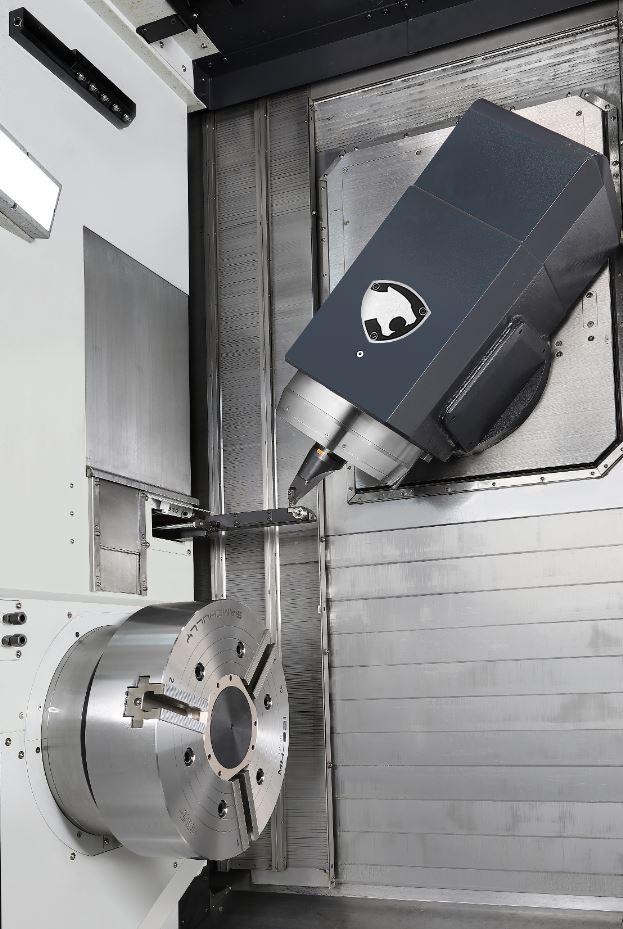

  • Augsta precizitāte: Ātri pārvietošanās ātrumi, plašs Y-ass pārvietojuma diapazons un bez brīvgaitas B-ass pārvietojums, nodrošina precizitāti katrā apstrādes operācijā.
  • Lietotājam draudzīga konstrukcija: Ergonomisks dizains prioritizē operatora ērtības un vienkāršo uzturēšanu, uzlabojot produktivitāti un lietošanas ērtību.

Highlights

  • Travels - X Axis Travel distance (mm): 910
  • Travels - Y Axis Travel distance (mm): 520
  • Travels - Z Axis Travel distance (mm): 4215
  • Chuck size (mm): 530
  • Max. Turning Diameter (mm): 830
  • Max. Turning Length (mm): 4070

Compatible Control System

    Fanuc

Series description

PUMA SMX sērija ir daudzfunkcionāls frēzēšanas-virpošanas centrs ar deviņām asīm, kas nodrošina gandrīz neierobežotas apstrādes iespējas. Šai sērijai ir lielākas patronas un tā pati augstā veiktspēja kā PUMA MX sērijai, nodrošinot augstu precizitāti un elastību. Galvenās funkcijas ietver ātrgaitas pārvietošanās ātrumus, lielu Y-ass kustības diapazonu un bez brīvgaitas B-ass kustību. Ergonomiskais dizains nodrošina lietotāja ērtību un efektīvu uzturēšanu, padarot šo sēriju par lielisku izvēli sarežģītiem un precīziem uzdevumiem dažādās nozarēs.

Build Your Custom CNC Machine

Configure your perfect CNC milling machine or lathe by selecting from a range of customizable options. Some standard options have already been added to your machine and are pre-selected for your convenience. Once you've chosen your additional features, add them to the quote basket, and our sales team will get back to you with pricing details. Start building your ideal machine today!

DETAIL1559 https://youtu.be/ELRerSvxzMg https://youtu.be/ELRerSvxzMg

Travels

Travels - X Axis Travel distance (mm) 910
Travels - Y Axis Travel distance (mm) 520
Travels - Z Axis Travel distance (mm) 4215
Travels - X Axis Rapid Traverse (m/min) 40
Travels - Y Axis Rapid Traverse (m/min) 30
Travels - Z Axis Rapid Traverse (m/min) 40

Tool storage capacity

Machining center - No. of tool station 40T

Capacity

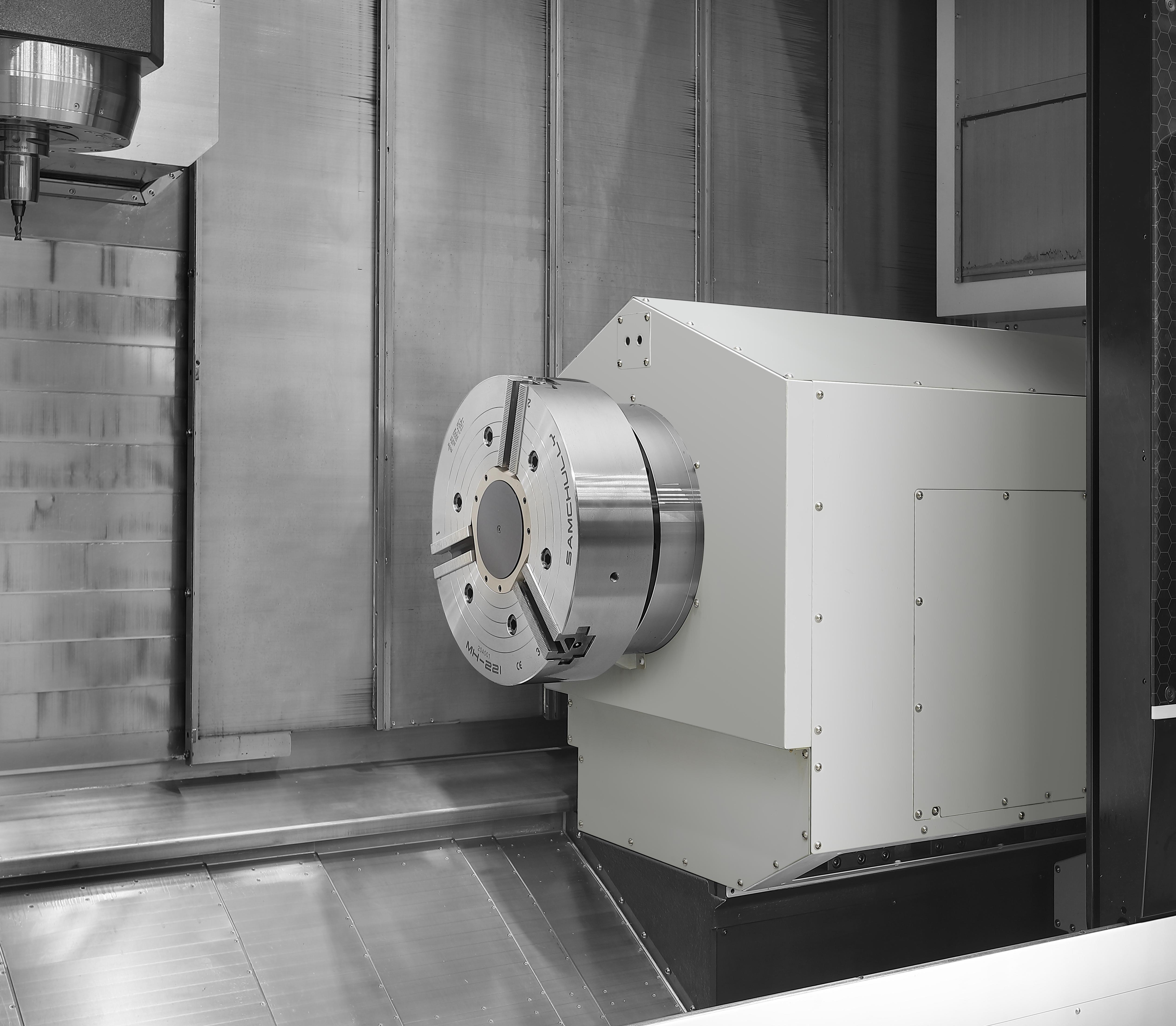

Chuck size (mm) 530
Max. Turning Diameter (mm) 830
Max. Turning Length (mm) 4070
Bar Capacity (mm) 165,5

Main spindle

Main Spindle Max. Speed 1500
Main Spindle Max. Power 37
Main Spindle Max. Torque 4200
Tool Taper (ISO) CAPTO C8

Turret

Rotary Tool (r/min) 10000
Turret - No. of tool station 40T

Dimensions

Length (mm) 10749
Height (mm) 3398
Width (mm) 3597
Weight (kg) 39000
  Vārds Lejupielādēt Faila veids
PUMA SMX5100XLB
SMX_5100.pdf 6218 KB
.pdf
