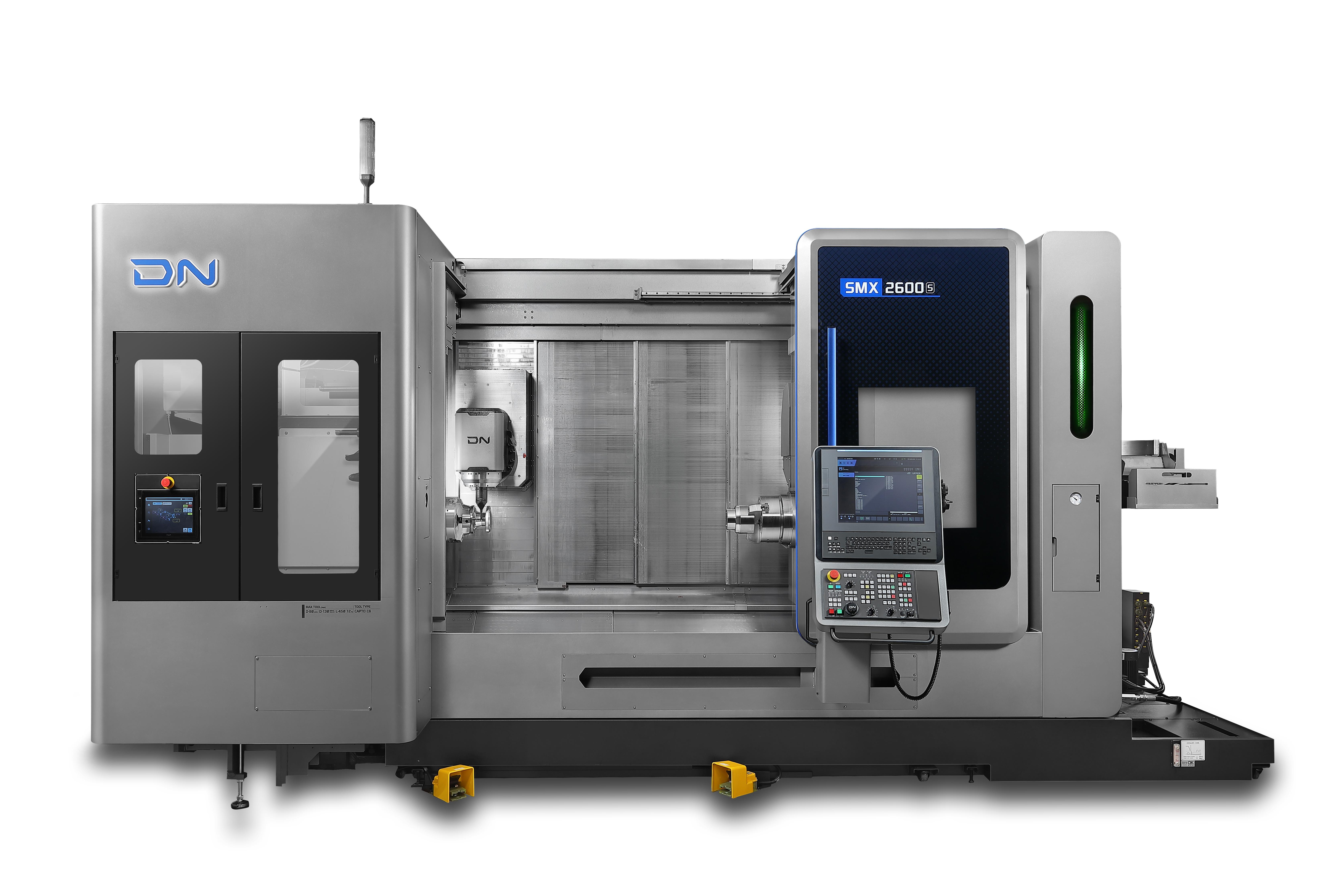

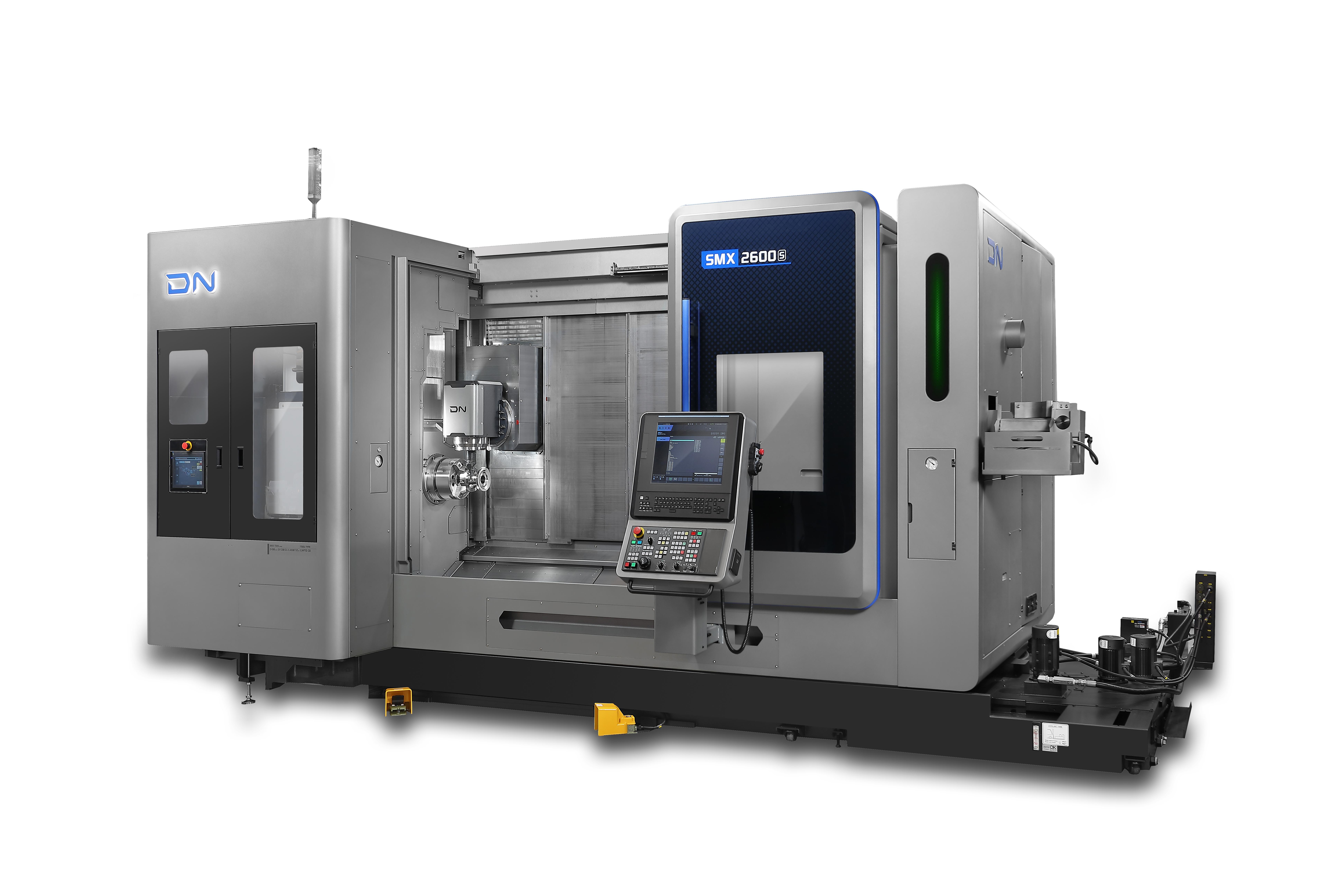

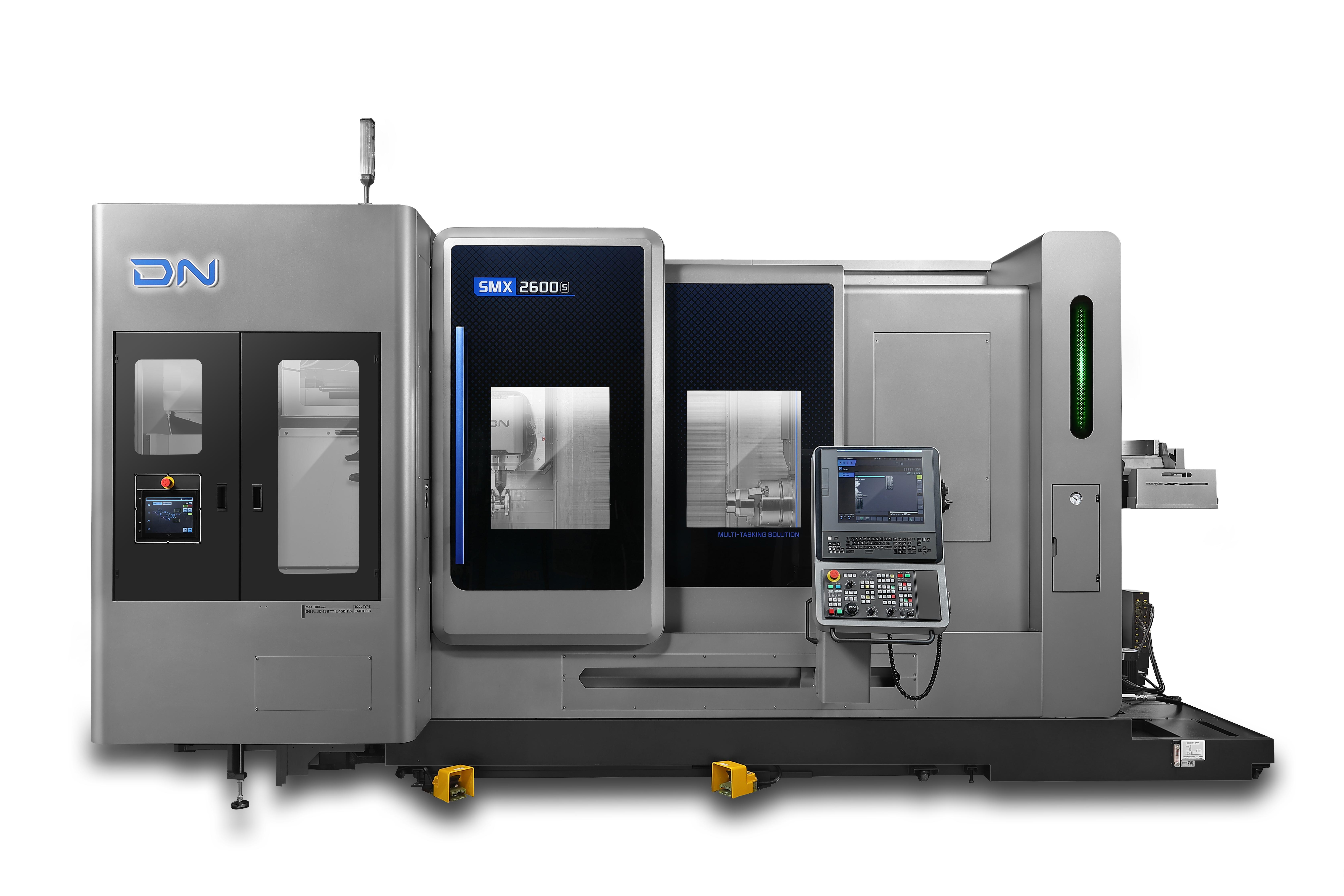

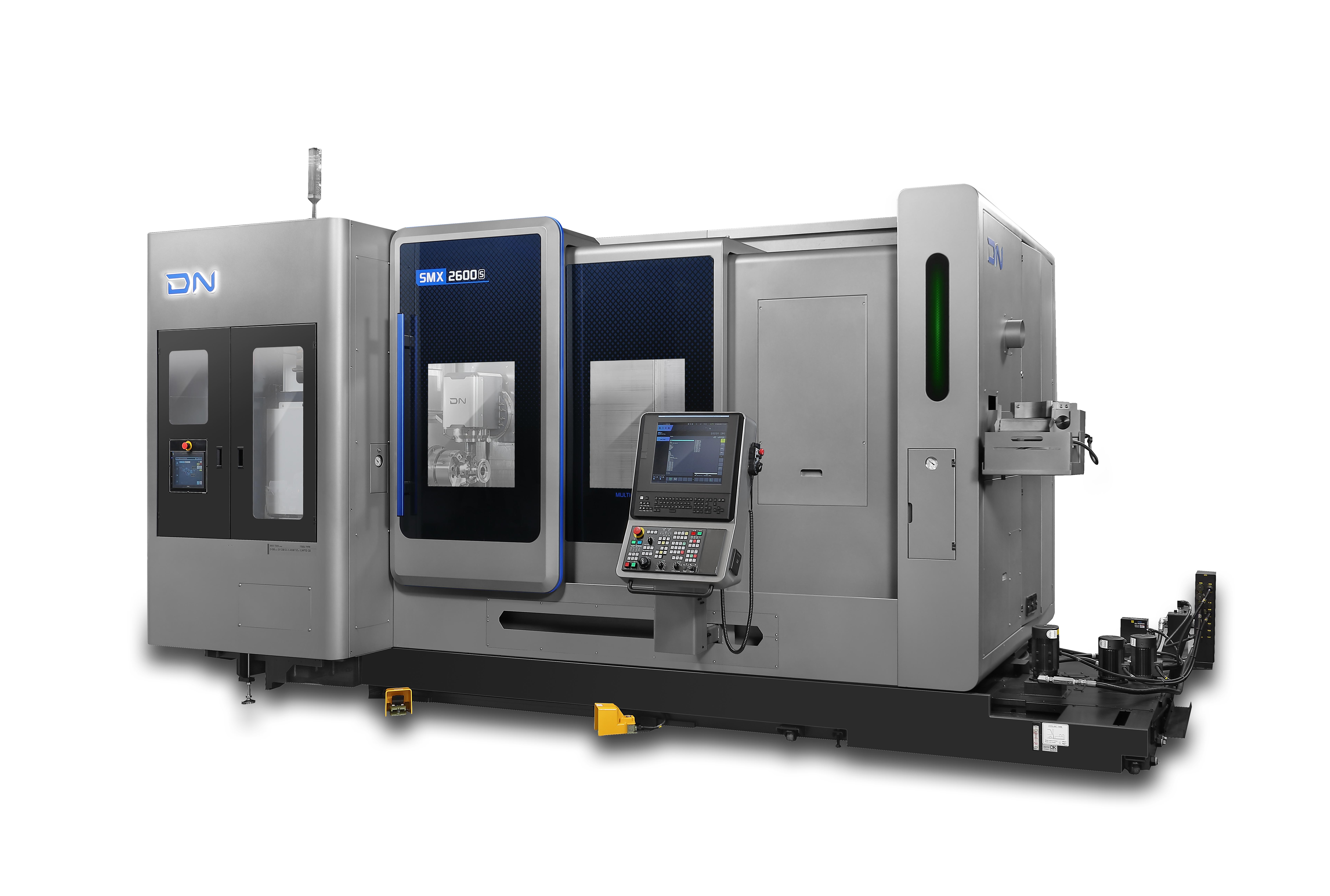

PUMA SMX2600S
- Daudzpusīgas apstrādes iespējas: Ar deviņām asīm un lielām patronām, PUMA SMX sērija spēj apstrādāt sarežģītus apstrādes uzdevumus viegli.
- Augsta precizitāte: Ātri pārvietošanās ātrumi, plašs Y-ass pārvietojuma diapazons un bez brīvgaitas B-ass pārvietojums, nodrošina precizitāti katrā apstrādes operācijā.
- Lietotājam draudzīga konstrukcija: Ergonomisks dizains prioritizē operatora ērtības un vienkāršo uzturēšanu, uzlabojot produktivitāti un lietošanas ērtību.
Highlights
- Travels - X Axis Travel distance (mm): 630
- Travels - Y Axis Travel distance (mm): 300
- Travels - Z Axis Travel distance (mm): 1585
- Chuck size (mm): 254
- Max. Turning Diameter (mm): 660
- Max. Turning Length (mm): 1540

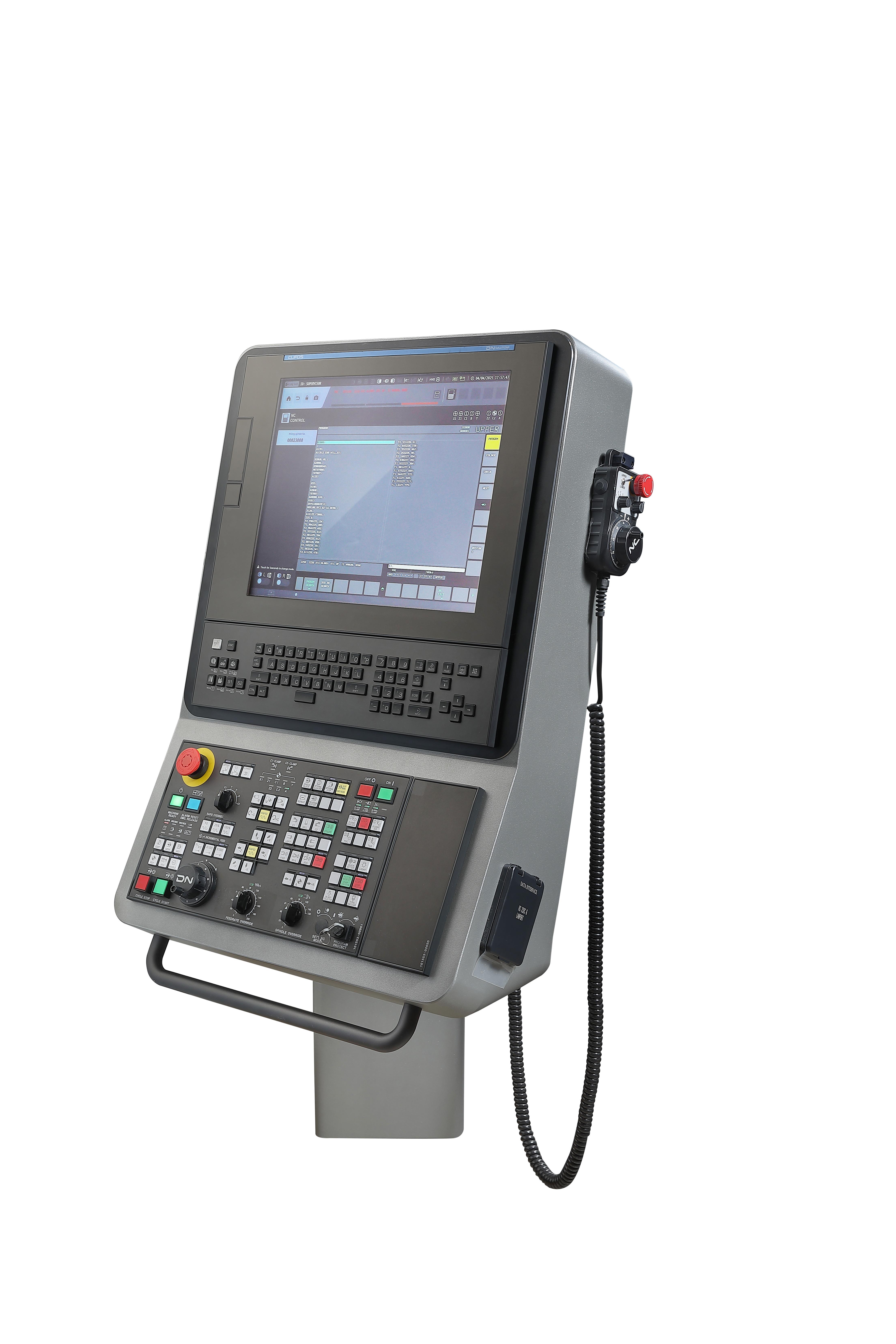

Compatible Control System
Series description
|
PUMA SMX sērija ir daudzfunkcionāls frēzēšanas-virpošanas centrs ar deviņām asīm, kas nodrošina gandrīz neierobežotas apstrādes iespējas. Šai sērijai ir lielākas patronas un tā pati augstā veiktspēja kā PUMA MX sērijai, nodrošinot augstu precizitāti un elastību. Galvenās funkcijas ietver ātrgaitas pārvietošanās ātrumus, lielu Y-ass kustības diapazonu un bez brīvgaitas B-ass kustību. Ergonomiskais dizains nodrošina lietotāja ērtību un efektīvu uzturēšanu, padarot šo sēriju par lielisku izvēli sarežģītiem un precīziem uzdevumiem dažādās nozarēs. |
Build Your Custom CNC Machine
Configure your perfect CNC milling machine or lathe by selecting from a range of customizable options. Some standard options have already been added to your machine and are pre-selected for your convenience. Once you've chosen your additional features, add them to the quote basket, and our sales team will get back to you with pricing details. Start building your ideal machine today!
Specifications
Travels
| Travels - X Axis Travel distance (mm) | 630 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 300 |
| Travels - Z Axis Travel distance (mm) | 1585 |
| Travels - X Axis Rapid Traverse (m/min) | 48 |
| Travels - Y Axis Rapid Traverse (m/min) | 36 |
| Travels - Z Axis Rapid Traverse (m/min) | 48 |
Table
| Table Length (mm) | |
|---|---|
| Table Width (mm) | |
| Max. Workpiece weight (kg) | |
| Pallet Size (mm) | |
| Rotary Table Diameter (mm) | |
| Max. Table weight (kg) |
Workpiece capacity
| Max. Workpiece Diameter (mm) | |
|---|---|
| Max. Workpiece Height (mm) | |
| Max. Workpiece weight (kg) |
Tool storage capacity
| Machining center - No. of tool station | 40T |
|---|
Capacity
| Chuck size (mm) | 254 |
|---|---|
| Max. Turning Diameter (mm) | 660 |
| Max. Turning Length (mm) | 1540 |
| Bar Capacity (mm) | 81 |
| Table to spindle nose |
Main spindle
| Main Spindle Max. Speed | 4000 |
|---|---|
| Main Spindle Max. Power | 30 |
| Main Spindle Max. Torque | 724 |
| Tool Taper (ISO) | Capto C6 |
Turret
| Rotary Tool (r/min) | 12000 |
|---|---|
| Turret - No. of tool station | 40T |
Dimensions
| Length (mm) | 4900 |
|---|---|
| Height (mm) | 2750 |
| Width (mm) | 3011 |
| Weight (kg) | 16200 |
| Vārds | Lejupielādēt | Faila veids | |
|---|---|---|---|
|
TOOLING SYSTEM-PUMA-SMX-2100-2600-3100-3100B.pdf | 1868 KB |
Series delivery and installation
|
Projekta komanda kontrolē visu procesu, ieskaitot iekārtas piegādi, uzstādīšanu un nodošanu ekspluatācijā, nodrošinot netraucētu projekta plūsmu. Projekta komanda nodrošina koordināciju un komunikāciju starp projekta pusēm, ieskaitot klientu, Duroc Machine Tool un jebkuru trešās puses apakšuzņēmēju. |
